在半導體制造和電子封裝領域，芯片點膠工藝作為一項關鍵環節，直接影響著芯片的穩定性、可靠性及整體性能。隨著電子設備微型化與高集成化趨勢的加速，點膠技術憑借其精準、高效的特性，成為現代工業中不可或缺的精密工藝。本文將從定義、流程、技術要求、應用領域及發展趨勢等方面，全面解析芯片點膠工藝的核心價值。

一、芯片點膠工藝的定義與核心目的

芯片點膠工藝是通過高精度點膠設備，將特定膠水（如環氧樹脂、導電膠、底部填充膠等）定量、定位地涂覆于芯片或基板指定位置的技術。其核心目標包括：

固定與密封：防止芯片在震動或高溫環境下移位或受損；

導電與導熱：通過導電膠實現電路連接，或利用導熱膠優化散熱性能；

防護與絕緣：隔絕濕氣、灰塵等外界因素，提升芯片壽命。

二、芯片點膠工藝流程詳解

典型的芯片點膠工藝包含以下關鍵步驟：

前期準備：選擇適配的膠水類型（如UV膠、環氧樹脂）并校準設備參數（壓力、溫度等），確保點膠精度；

芯片定位：在潔凈環境中，通過視覺定位系統將芯片精準放置于基板，誤差需控制在微米級；

點膠操作：按預設路徑自動點膠，需避免氣泡、溢膠等問題，常見技術包括接觸式點膠和非接觸式噴射；

固化處理：通過熱固化或紫外線固化使膠水硬化，形成穩定結構；

質量檢測：利用光學或X射線設備檢查膠層均勻性、無空洞等缺陷。

三、工藝特點與技術難點

高精度要求：膠水用量和位置偏差需控制在微米級，直接影響封裝可靠性；

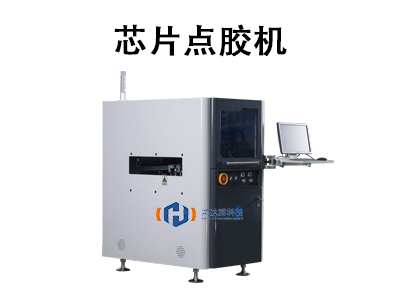

自動化與智能化：采用視覺點膠機、全自動點膠設備提升效率，減少人為誤差；

材料適配性：需根據封裝需求選擇膠水，如底部填充膠用于加固焊點，導電膠用于電路連接；

環境控制：溫度、濕度變化可能影響膠水粘度和固化效果，需嚴格監控。

四、芯片點膠工藝的應用領域

半導體封裝：如CIPG（Chip in Polymer on Glass）封裝中，點膠用于芯片與玻璃基板的密封連接；

底部填充（Underfill）：在微型化芯片中填充焊點間隙，增強抗應力能力；

電子元器件固定：如IC芯片、LED元件的粘接與封裝；

高密度PCB制造：通過點膠技術實現焊料點精準涂布，替代傳統鋼網印刷。

五、未來發展趨勢

超高精度化：隨著芯片尺寸縮小至納米級，點膠設備需實現亞微米級控制；

智能化升級：結合AI算法優化路徑規劃，實時調整參數以應對復雜封裝需求；

環保材料研發：開發低VOC、可回收膠水，響應綠色制造趨勢；

多工藝融合：與3D封裝、晶圓級封裝結合，拓展應用場景。

結語

芯片點膠工藝作為精密制造的核心技術，貫穿于半導體封裝與電子生產的全流程。其高精度、高可靠性的特點，不僅推動了電子設備性能的飛躍，也為未來智能化與微型化發展奠定了技術基礎。隨著新材料與新設備的不斷突破，芯片點膠工藝將繼續引領電子封裝領域的創新浪潮。
