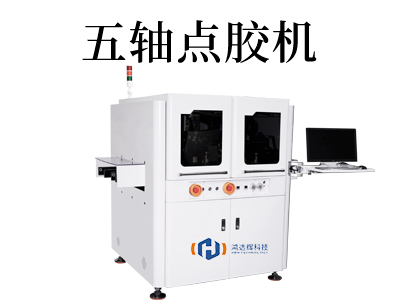

超窄邊框五軸聯動點膠機是一種高精度、高效率的自動化設備,專門用于處理超窄邊框等復雜形狀的點膠需求。以下是對該設備的詳細介紹:
一、定義與特點
-
定義:超窄邊框五軸聯動點膠機是一種具有五個自由度(包括三個直線軸X、Y、Z和兩個旋轉軸,如A軸和B軸或R軸)的自動點膠設備,能夠?qū)崿F(xiàn)空間內的自由傾斜、旋轉點膠。
-
特點:
- 高精度:采用高精度的伺服電機和控制系統,能夠?qū)崿F(xiàn)對膠水位置和數量的精確控制,定位精度可達±0.01mm。
- 高靈活性:五個自由度設計使其能夠適應不同形狀和尺寸的工件,特別是超窄邊框等復雜形狀的點膠需求。
- 自動化程度高:自動化操作大大減少了人工操作的時間和成本,提高了生產效率。
- 智能化:部分設備配備了先進的視覺識別系統,能夠準確捕捉工件的位置和形狀,進一步提升了點膠的精度和智能化水平。
二、工作原理
- 程序設定:根據工件的形狀、尺寸和點膠要求,在控制系統中設定好點膠的路徑、速度、膠量等參數。這些參數可以通過CAD/CAM軟件預先編程,并導入到點膠機的控制系統中。
- 工件定位:將待點膠的工件放置在點膠機的工作臺上,并通過夾具或吸盤等裝置進行固定,確保工件在點膠過程中不會移動或傾斜。
- 點膠頭定位:五軸點膠機的點膠頭通過伺服電機驅動,在X、Y、Z三個直線軸上進行移動,以定位到工件的指定點膠位置。同時,兩個旋轉軸也參與運動,使得點膠頭能夠從任意角度接近工件表面,適應復雜曲面的點膠需求。
- 膠水供給:點膠頭通過特定的供膠系統(如氣壓式、螺桿式、活塞式等)接收膠水,并根據設定好的膠量參數進行精確計量和供給。
- 點膠作業:在控制系統的作用下,點膠頭按照預設的路徑和速度在工件表面進行移動,并將膠水均勻地涂布在指定位置。在移動過程中,伺服電機通過精確控制各軸的運動,確保點膠的精度和穩定性。
- 監控與調整:部分高端的五軸點膠機配備了CCD視覺自動定位系統、膠路檢測系統等智能功能。這些系統能夠?qū)崟r監控點膠過程,檢測膠水的涂布情況,并在發現異常時自動調整參數或發出警報。

三、應用場合與領域
- LCM制程:用于lcm制程中cf與tft以及背光部的三側uv或熱熔膠封膠,達到粘接補強和防漏光要求。
- 電子制造業:如智能手機、平板電腦等電子設備的電路板和相關元器件的粘接和固定。
- 汽車制造業:如車燈、反光鏡等部件的固定和粘接。
- 醫療器械制造業:用于制造精密醫療器械的零部件。
四、產品優勢
- 針對異型窄邊框側邊封膠:搭載五軸差補聯動技術,任意形狀均能實現精準噴膠。
- 噴膠效果優異:有效解決掛膠和溢膠等問題,最小膠厚可達0.1mm。
- 自動化程度高:真空旋轉平臺,伺服機械手驅動點膠頭,提高生產效率。
綜上所述,超窄邊框五軸聯動點膠機以其高精度、高效率、高靈活性、智能化以及節省成本等優勢特點,在現代工業中發揮著越來越重要的作用。
